面板介绍

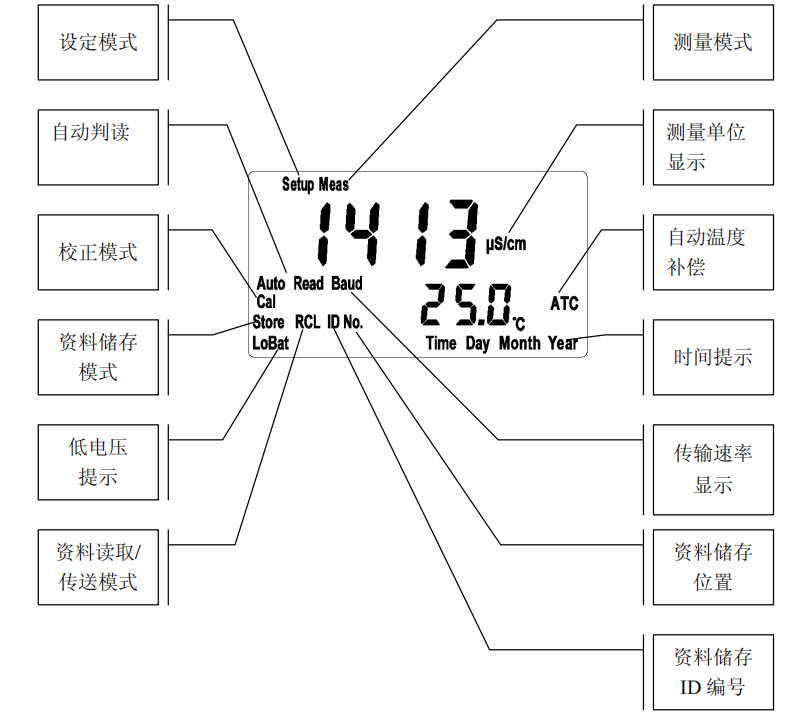

1 显示幕说明：

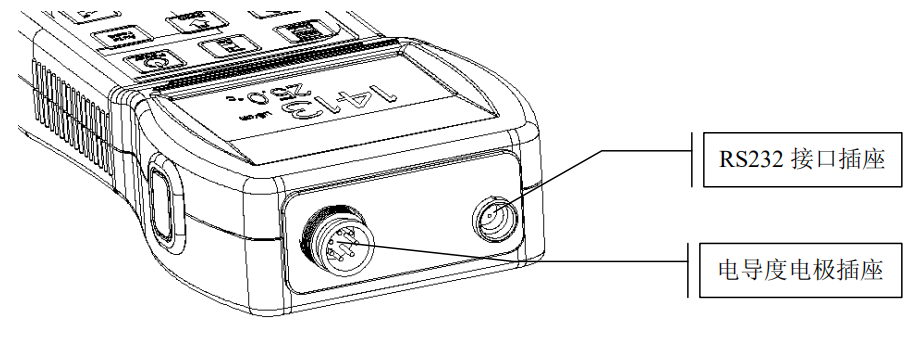

2 插座说明：

3 按键说明：

Power：电源开关，按一次开机再按关机，无任何动作 10 分钟后自动关机。

Mode：Cond./Res.、Salt、TDS 测量切换键，任何时候按此键均回到测量模式。

Cal：进入校正模式。

Autoread：（Auto read）各测量模式下自动判读键，按一次启动再按取消。

Up：选单向上或向左键、数值调整时速度由慢至快递增。

Down：选单向下或向右键、数值调整时速度由慢至快递减。

Enter：输入、确定、执行、RS-232 手动输出执行键。

Recall：手动资料读取启动、读值资料选择键。

Store：手动资料储存启动键。

Mode+Power：进入系统参数设定

Store+Power：清除全部储存资料

Cal+Power：系统重置

Enter+Mode：切换手动五档及自动档

Enter+Cal：进入校正参数设定

Enter+Store：进入自动连续储存设定

Enter+Recall：进入自动连续传送设定

操作

1 测量：

按Power键开启仪器，自动进入最后操作之测量模式，开始测量。

2 测量功能及档位切换：

1.按mode键在 Cond.模式下可切换 Cond.、Salt、TDS;在 Res. 模式下无此功能。

2.按enter +mode 键切换手动五档及自动档，当切至自动档时，AUTO 字符将显示三秒钟后消失。

备注：使用盐度与总溶解固体前须先依照电导度校正步骤校正完毕，再依照盐度及总溶解固体的标准液分别设定 Factor 值。

3 温度功能及补偿：

1.ATC：自动判定有无温度探棒，自动辨识 NTC30K 或 PT1000，可按up或down键做±5℃温度修正。同时按up down键回复至初始值。

2.MTC：未接温度探棒时自动进入 MTC 25℃，直接按up键或down键修正温度值。同时按up down键回复至默认值 25.0℃。

3. 温度补偿：因待测溶液的温度很可能不是 25℃，为标准化计，故将异于 25℃溶液的比电导度值计算至 25℃时的值，此即为温度补偿。

4. 依测量需要温度系数可选择线性（Lin）、非线性（nLin）、不补偿（0.00％）等三种温度补偿方式。设定方式请参照 4.4.3 的说明，使用者可依需要自行设定。

5. 温度系数（Temp. Coefficient 以下简称 TC），溶液之比电导度值会随温度上升而增加，且不尽相同。

6. 如何测得被测液之 TC：使用者如欲获得较高精度之测量值，可依照上述公式自行测量计算被测液的 TC 值后于主机上予以设定适当的 TC。以 0.01N Kcl 为例，将主机的TC 设定于不补偿（0.00％），将同一被测溶液分别控温于 25℃及 20℃，C25时测得数值 1413μS 就是 25℃的溶液比电导度值，Ct 时测得数值 1278μS 就是 20℃的溶液比电导度值，依照上列公式二计算即可得出：β＝1.91％。

4 Auto Read 自动判读：

在测量模式下，按Autoread 键启动，再按Enter 键进行读取，续按Enter 键做下一个测量。

任何时候按Autoread 键或Mode 键返回测量模式。

设定

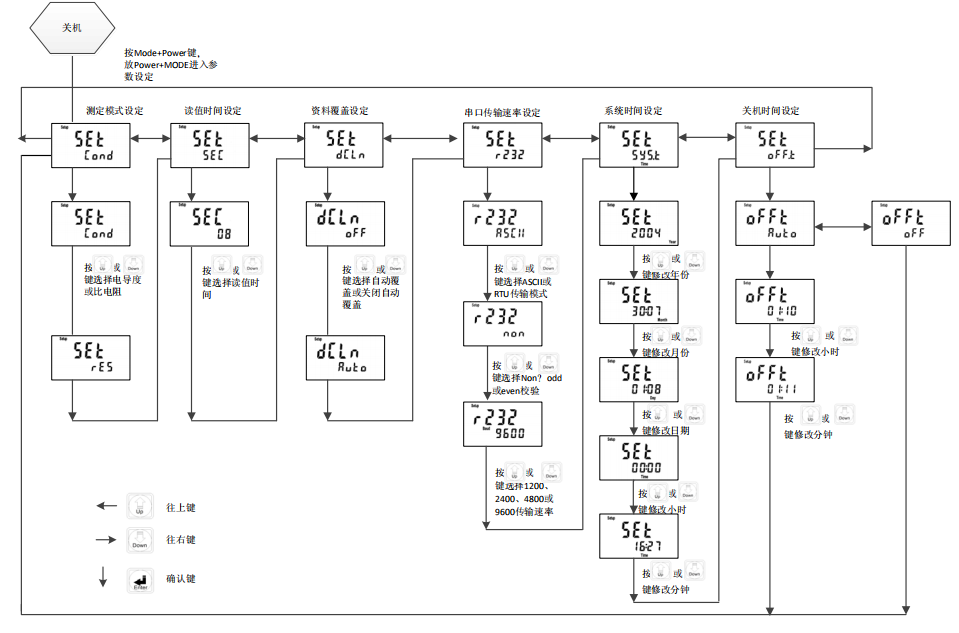

系统设定流程图一：

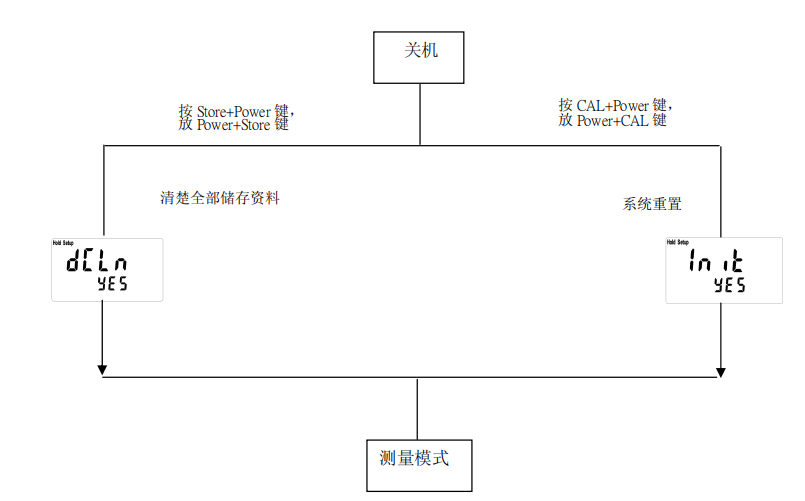

系统设定流程图二：

参数设定：

1 进入参数设定：

关机状态下，先按住Mode 键再按Power 键开机，然后先放开Power 键, 再放开Mode 键进入参数设定模式。利用Down Up键选择选单。

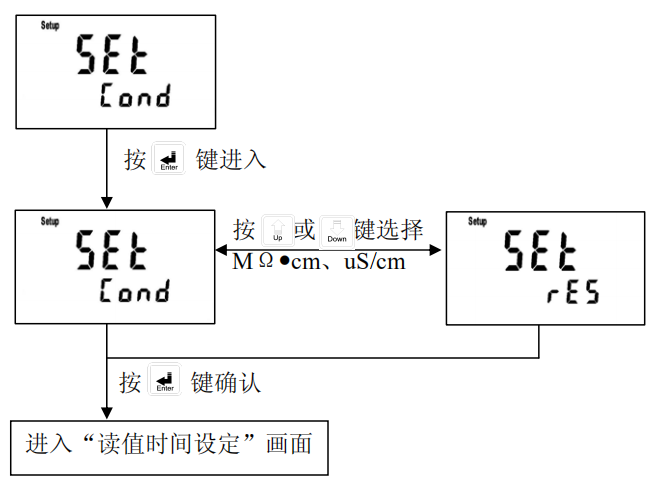

2 测量模式设定：

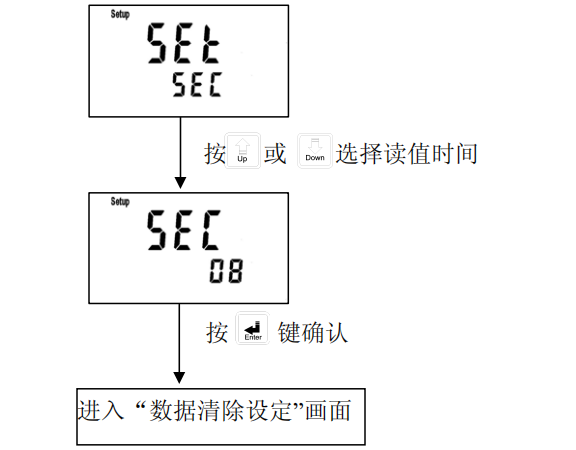

3 读值时间设定：

进入读值时间设定画面：

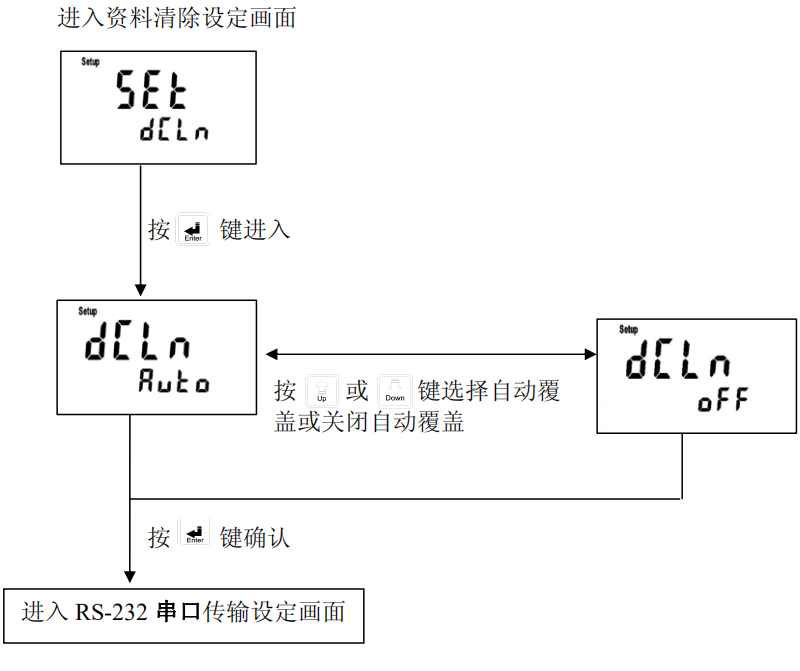

4 资料清除设定：

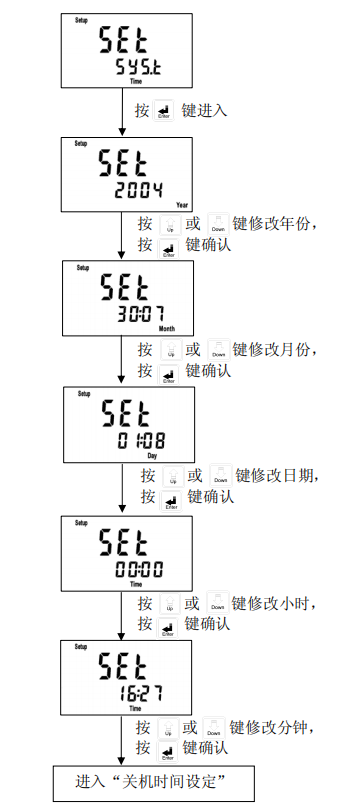

5 系统时间设定：

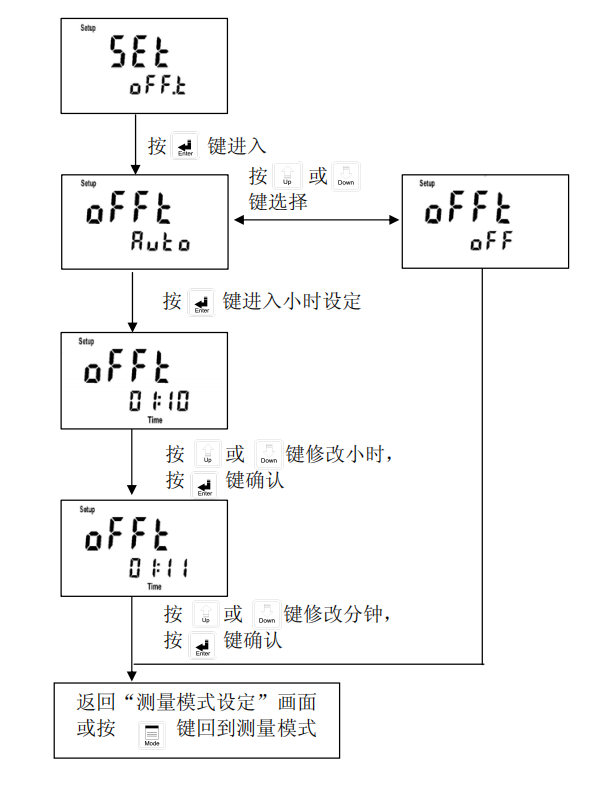

6 关机时间设定：

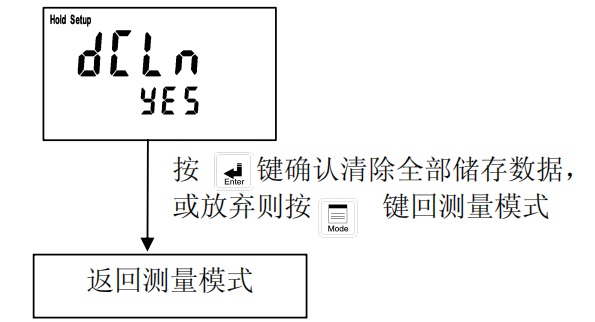

清除全部储存资料：

于关机状态下先按住Store 键不放，再按Power 键开机，先放开Power 键，再放开Store 键,

即可进入资料清除画面。

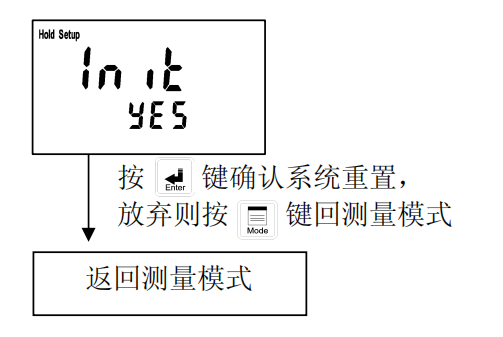

系统重置：

于关机状态下先按住Cal 键不放，再按Power 键开机，先放开Power 键，再放开Cal 键即

可进入系统重置画面。

校正参数设定：

开机状态下，先按住Enter 键再按Cal 键后，进入校正参数设定模式。利用Up Down键选择选单。

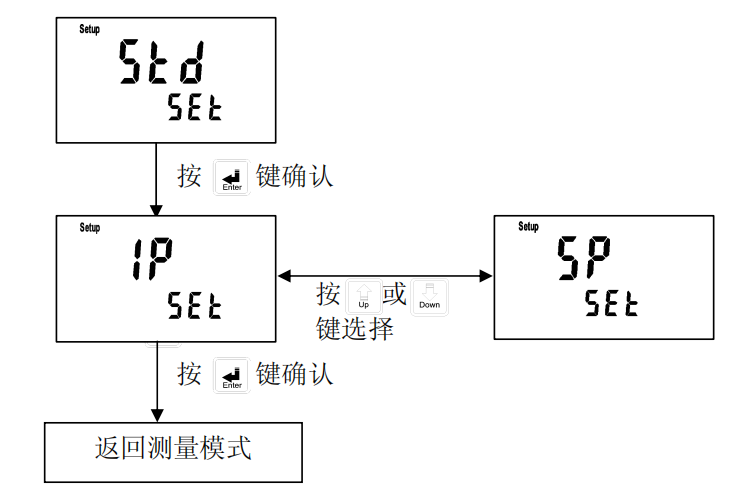

标准液校正参数设定：

（仅测量单位为电导度时可设）

自动／手动储存资料：

自动储存：

于测量模式下先按住Enter 键再按Store 键，进入自动连续储存设定模式。

手动储存：

于测量模式下按Store 键，进入手动储存画面。

资料满溢：

资料额满无法储存时，出现提醒闪烁画面，5 秒后自动回原测量模式

校正

标准液配置：

将分析纯氯化钾药剂放置 150℃～180℃的烘箱中烘培约 5 小时后，放于干燥皿中冷却至室温，秤 0.7456 克的氯化钾溶于 1 公升纯水中，即为 0.01mol/L 氯化钾标准液（1413uS/cm）。

进入校正模式：

温度系数对电导度的测值影响很大，建议校正时标准液的温度控制在25±3℃。校正时需等待测值、温度稳定后方可进行校正。

电极系数设定：

1. 当校正参数设定为电极系数设定模式时，在测量 模式下按Cal 键后进入电极系数设定画面，再按Enter 键进入下一 个画面。

2. 此时可按Up 或Down 键选择电极系数默认值，默认值共有四组分 别为 10.00、0.475、0.100、.0100（比电阻仅 0.100、.0100）以便 选择较适用之电极系数值，待选定适用之默认值后，再按 Enter 键进入下一个画面。

3. 此时电极系数值开始闪烁，可按Up 或Down 键调整电极系数值，修正测量值至已知之标准液数值，或直接设定已知之电极系数值后，再按Enter 键后返回测量模式。

RS232 通讯设置说明

主机与 Windows 下之超级终端机所作通讯之相关设置如下：

1.点选窗口左下角【开始】，选择【程序集】→【附属应用程序】→【通讯】→【超级终端机】，画面会出现”Hyper Terminal”之窗口。

2.于 Hyper Terminal 之 ICON 上设定图示及联机名称后进入”联机”窗口。

3.于”联机”窗口中之「使用联机(N):」选取通讯端口(例如选取「连接到 COM1」)后，进入”COM1 内容”窗口 。

4.于”COM1 内容”窗口之「每秒传输位(B):」选取波特率”4800”(此须与主机设定一致) 、 「资料位(D):」选取”8”(无论主机选择 ASCII 模式或 RTU 模式都选 8)、「同位检查(P):」选取”奇同位检查” (此须与主机设定一致) 、「停止位(S):」选取”1”（当同位检查选择奇校验或偶校验时选 1，无校验时选 2）、「流量控制(E)」选取”无”。

5.按【中断联机】之按键。

6.点选【档案】→【内容】后，进入”XXX 内容” 窗口。

7.点选【设定值】页中之【ASCII 设定】后，进入”ASCII 设定”窗口。

8.于”ASCII 设定”窗口中选取「在每行最后换行(S)」、「响应输入的字符(E)」、「再送进来的各行之最后加上 LF(A)」及「超过终端机宽度时就换行(W)」后，按【确定】离开”ASCII 设定”窗口。

9.再按【确定】离开”XXX 内容” 窗口。

10.按【呼叫】开始连接通讯。

MODBUS 通讯设置说明

1 引言：

SC110 采用标准 MODBUS 协议，支持 RTU 及 ASCII 传输模式，支持奇校验，偶校验，和无校验(当选择奇校验或偶校验时停止位选择 1，选择无校验时停止位选择 2)，支持(2400,4800,9600)波特率，允许与具有兼容 MODBUS 协议的 PLC、RTU、SCADA 系统或 者第三方的监控软件之间进行信息和资料的有效传递，有了 SC110，就只要增加一套基于 PC（或者工控机）的中央通讯主控显示软件（如：力控、组态王、Intouch、FIX、Synall）就可以建立一套监控系统。仪器出厂默认值为：机器地址为 1，波特率为 9600，传输编码模式为 ASCII，校验方式为无校验 。

2 MODBUS 规则：

1 所有 RS-232 通讯回路都应遵照主/从方式，依照这种方式，资料可以在一个主站（如：PC 机）和从站（如：SC110）之间传递。

2 主站初始化和控制在 RS-232 通讯回路上传递的所有信息。

3 任何一次通讯都不能从子站开始。

4 RS-232 回路上所有通讯都以“信息帧”方式传递。

5 如果主站或子站接受到含有未知命令的信息帧，则不予以回应。

备注：信息帧是一个由资料帧（每一个字节就是一个资料帧）构成的字串（最多 255 个字节）。

3 资料帧格式：

通讯传输为异步方式，并以字节（资料帧）为单位。在主站和子站之间传递的每一个资料帧都是 11 位（MODBUS RTU）或 10 位（MODBUS ASCII）的串行资料流。

4 SC110 通讯规约：

当通讯命令发送到 SC110 时，符合相应的地址码的设备接受通讯命令，读取信息，如果没有出错，则执行相应的任务；然后把执行结果返回给发送者，返送的信息中包括

地址码，执行动作的功能码、执行动作后的资料以及错误校验码（CRC 或者 LRC）。如果出错就不发送任何信息。

5 通讯连接：

SC110 的 RS232 通讯口可使用普通屏蔽双绞线连接，在实验室，单机通讯比较简单，可考虑使用一般电缆代替。但在工程上应严格按照要求施工。

保养与维护

1 主机保养：使用储存时请保持干燥及通风良好的环境，外表有一般脏污时使用拧干的软质湿布擦拭表面，油污类请使用水蜡沾在软质布料上擦拭去污即可，严禁使用溶剂。

2 电池更换：

a. 工作时如主机出现 Lo Bat 符号并且测值与”Lo Bat”字样交替显示时,请更换新的干电池。

b. 先关闭仪器电源再用十字起子将仪器背面四颗螺丝拆除。

c. 打开背盖，将电池保护盖移开。

d. 取出旧电池，依照方向放入 4 颗新的 AA 电池。

e. 装回电池保护盖及背盖，锁上四颗螺丝即完成电池更换。

f. 注意！电池更换动作请在 20 秒内完成，否则日期资料将遗失，需重新设定。

3 电极保养：电极测量面上的附着物会影响测量值产生偏差及测量速度，使用时请注意清洗保养，清洗时可用软性毛刷或棉花棒清洗电极石墨表面。
